上位機如何給電子秤按指令傳輸數據

上位機與電子秤指令傳輸?shù)暮诵牧鞒膛c實現方法

上位機通過指令與電子秤進行數據傳輸需經歷硬件連接、參數配置、協議匹配及軟件編程等關鍵環節，不同通訊方式（如RS485、模擬量）的實現細節存在差異，但核心邏輯均圍繞“指令發送-數據響應-解析處理"展開。

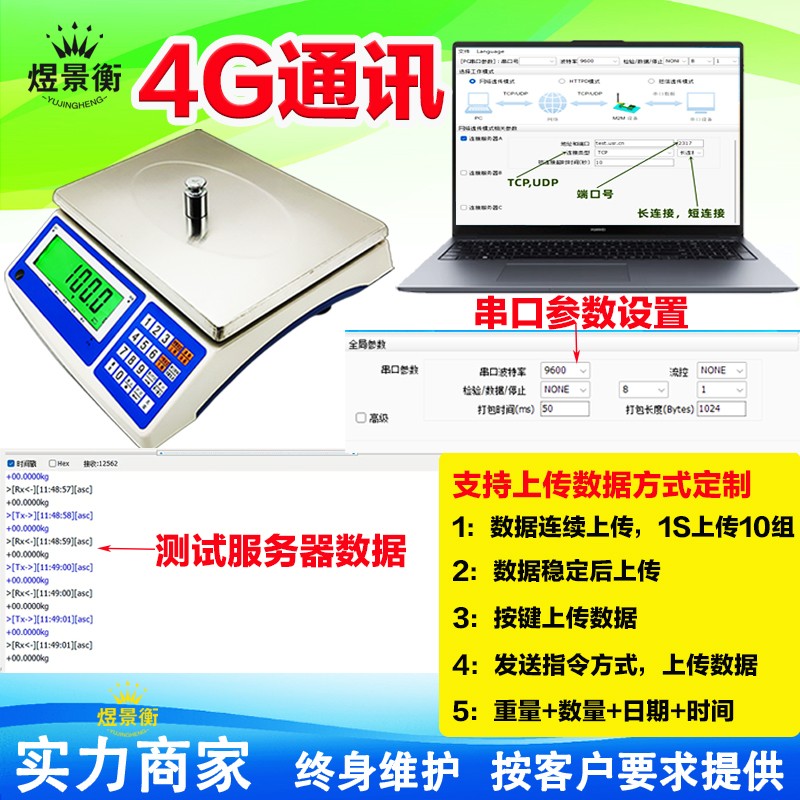

蘇州煜景衡品牌YJH-T7 YJH-A7 YJH-B7 YJH-T YJH-A YJH-B工業系列推薦

硬件連接與通訊接口選擇

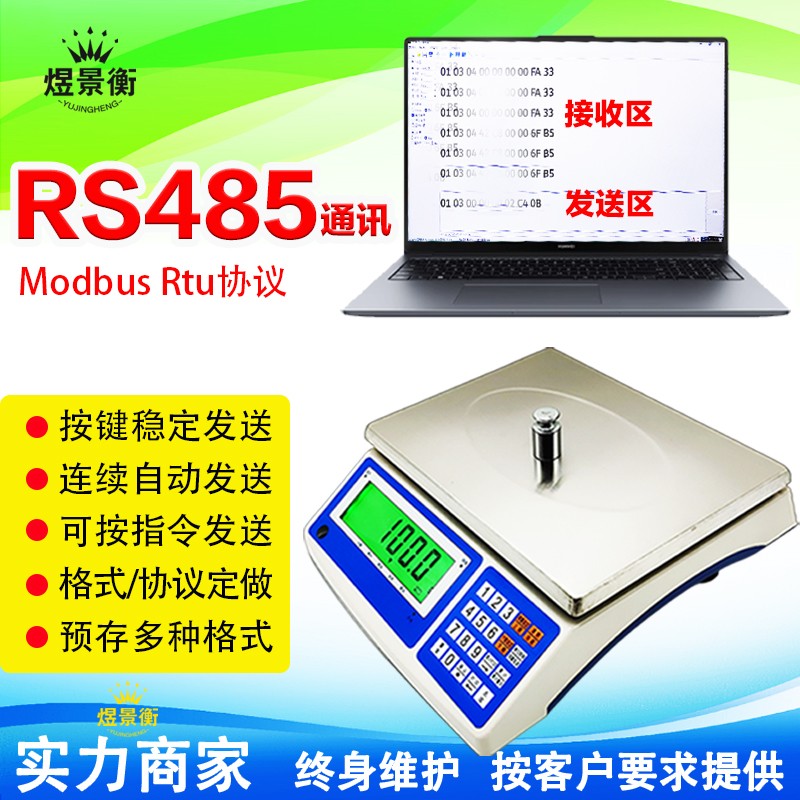

RS485接口連接

需確認電子秤與上位機（或PLC）均支持RS485協議，使用帶屏蔽層的雙絞線連接兩者的通訊接口，確保線纜長度在協議允許范圍內（通常建議不超過1200米），并通過終端電阻（120Ω）減少信號反射。

模擬量接口適配

部分電子秤支持4-20mA/0-10V模擬信號輸出，可通過轉換模塊將電流/電壓信號轉為脈沖信號，再由PLC的高速計數功能讀??；或直接通過模擬量輸入模塊采集，適用于對實時性要求較低的場景。

通訊參數配置與協議匹配

上位機如何給電子秤按指令傳輸數據

基礎參數統一

電子秤與上位機需設置一致的波特率、數據位、停止位及校驗方式，常見配置為“9600bps、8數據位、1停止位、無校驗"，具體需參考電子秤說明書。例如，若電子秤設置波特率為4800bps，上位機必須同步調整，否則會導致數據亂碼。

協議類型選擇

協議類型特點與應用場景指令交互方式

Modbus RTU工業常用，支持多設備聯網上位機發送功能碼（如03H讀寄存器）

ASCII協議文本格式，可讀性強，適用于簡單指令傳輸以特定字符（如“STX/ETX"）標識幀邊界

自定義協議設備廠商私有協議，需按手冊實現指令格式如電子秤可能要求以“02 41 42 03"作為讀取指令

指令發送與數據處理的軟件實現

上位機指令發送邏輯

確定指令格式：根據電子秤協議定義指令幀結構，包含設備地址、功能碼、數據長度、校驗位等。例如，某電子秤要求讀取重量的指令為“01 03 00 00 00 01 84 0A"（Modbus RTU格式）。

選擇編程工具：

工業場景：通過PLC梯形圖或SCL語言編寫通訊程序，調用串口發送指令（如西門子S7-1200的“USS通訊"指令）；

上位機軟件：使用C#、Python等語言開發自定義串口類，通過SerialPort控件發送指令，示例代碼片段：

// C#發送指令示例

byte[] command = {0x02, 0x41, 0x42, 0x30, 0x33, 0x03}; // 自定義指令

serialPort.Write(command, 0, command.Length); // 發送指令
